Blender Auto-Rig Pro 筆記

簡介

#

Auto-Rig Pro 為 Blender 綁定插件
本篇簡稱為ARP
官方doc外連：ARP官方doc｜Smart 智能綁定
本篇流程跳轉：
模型整理 / 身體綁定 / 面部 / Rig Layers

概要流程

#

模型整理
├─ 角色正面 -Y軸
├─ Scale = 1
├─ 檢查法線
├─ 清理多餘 Mesh
└─ 合併 Modifier 修改器 -->> 細分面、實體化可留

Auto-Rig Pro
身體綁定
├─ Smart → Get Selecttd Objects 先身體
├─ 放置標記點
├─ 修改標記點 → 生成參考骨 ----->> ↓來回
├─ Match to Rig → 生成控制器 -->> ↑來回
└─ Bind 身體

面部

模型整理

#

ARP 用 Smart 智能綁定
角色正面必須是 -Y軸

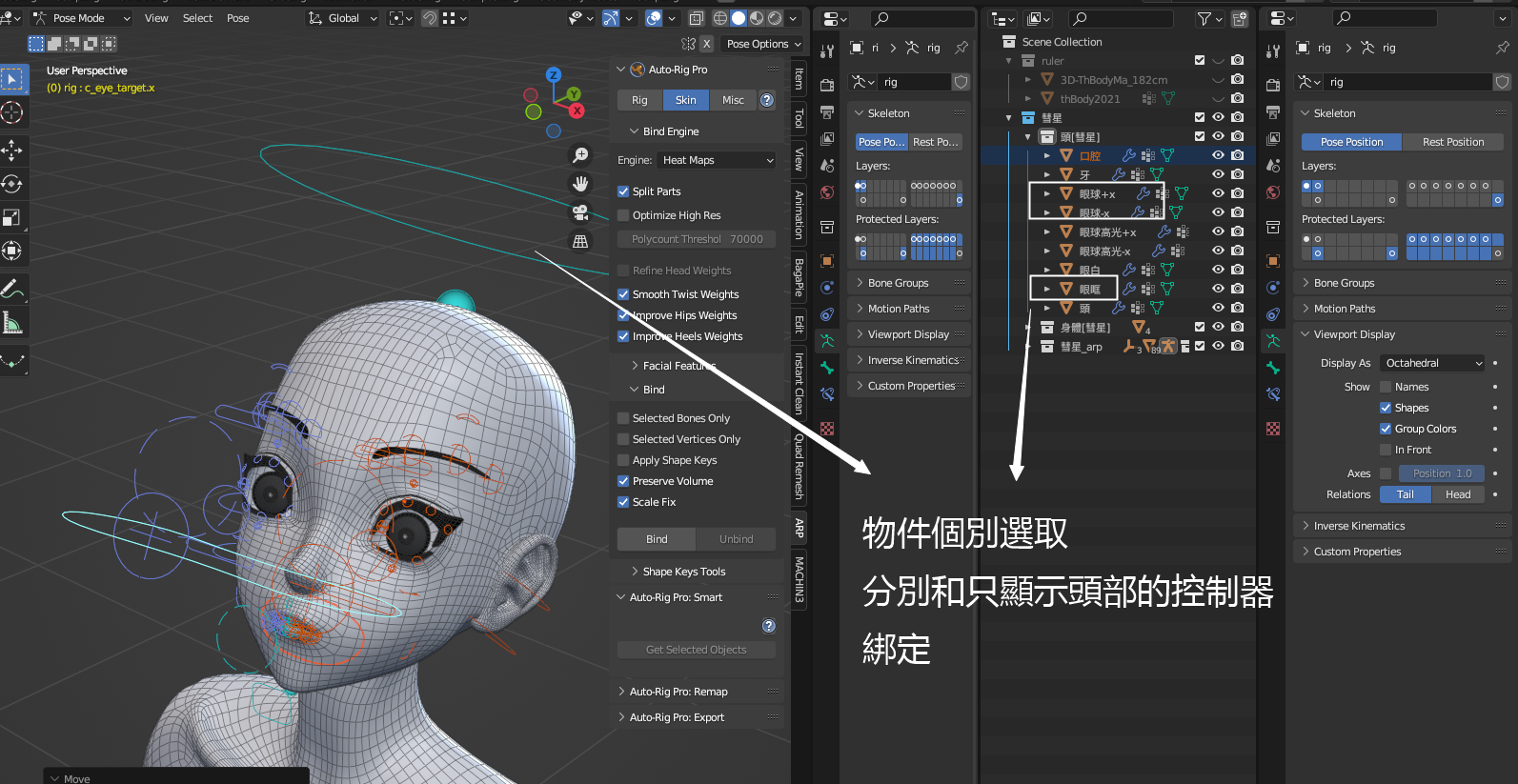

若物件拆很細，可分別選物件 -> 選控制器 -> Bind
善用 Tool 頁籤的 Rig Layers
分組控制器

ARP 控制器很多，不能綁給 CSP當素材
CSP 素體素材，自架骨架簡單骨架，映射給CSP內建的 rig 系統
並且 CSP 角色模型面朝 +Y軸

ARP 以 Blender 內製作動態為主

身體綁定

#

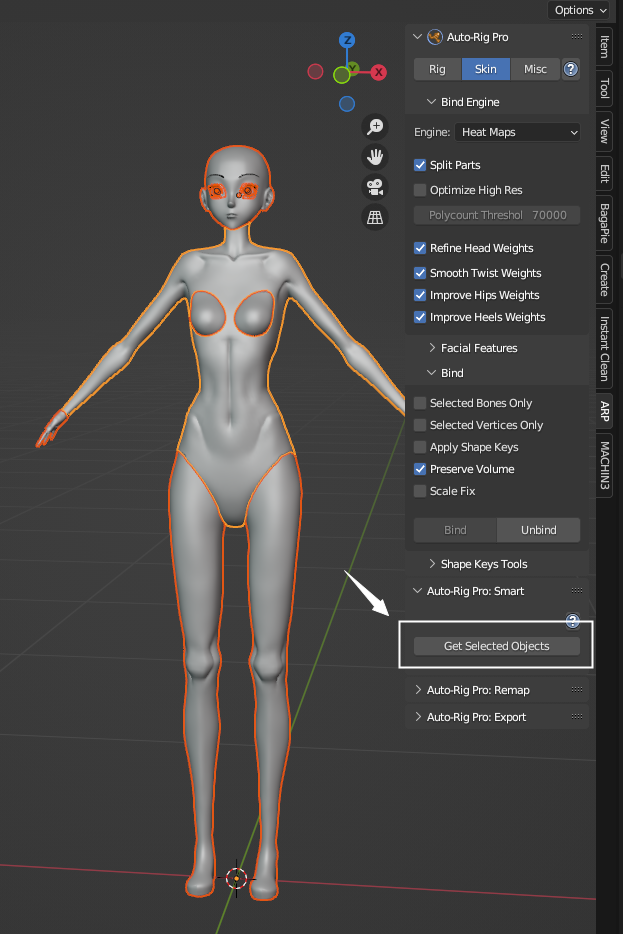

選取模型後，Get Selected Objects

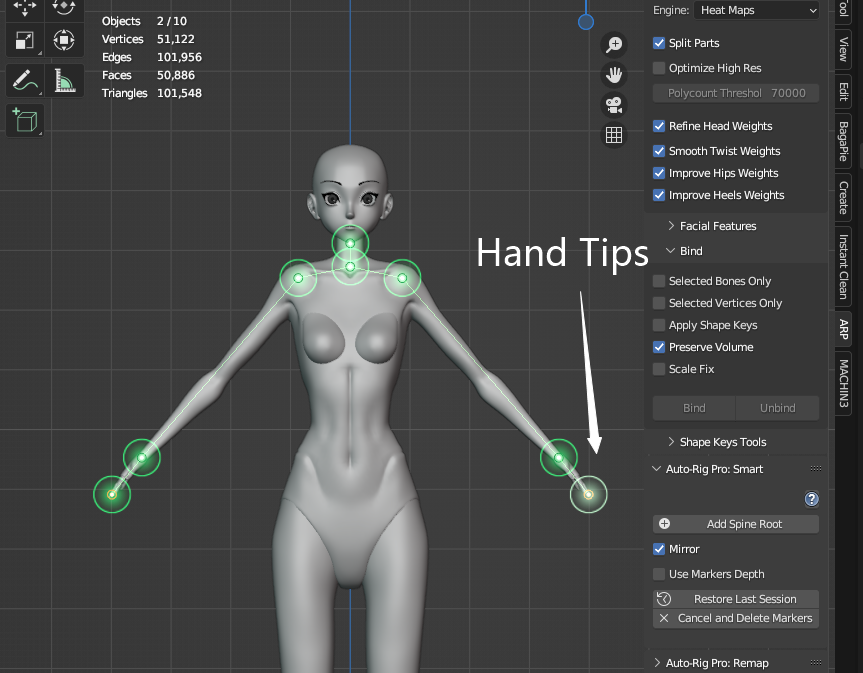

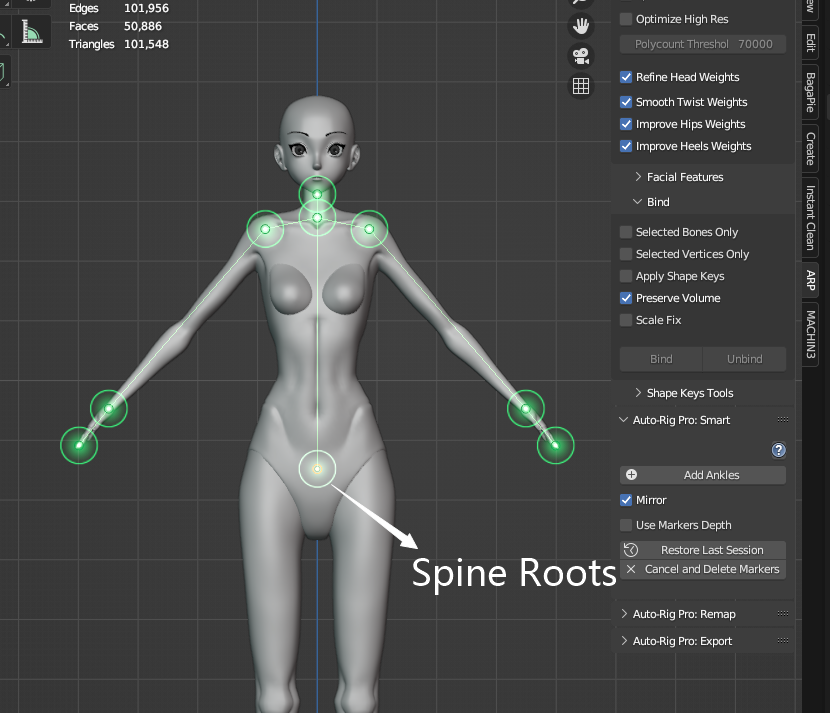

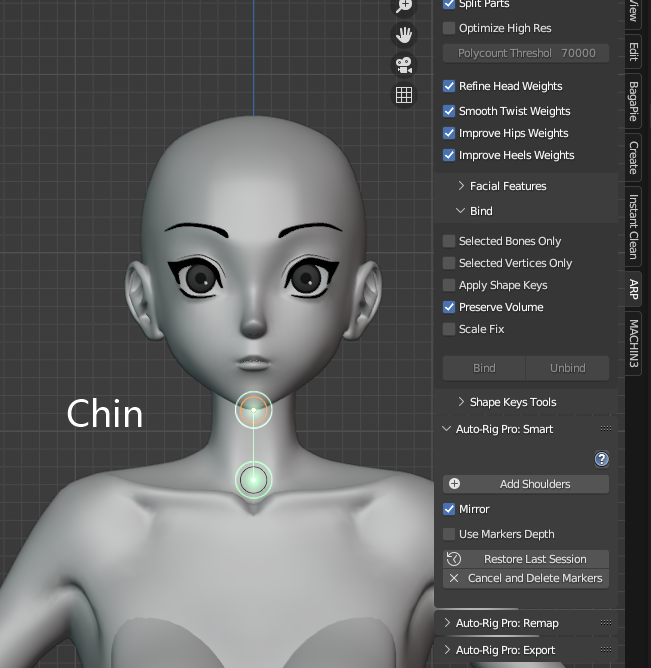

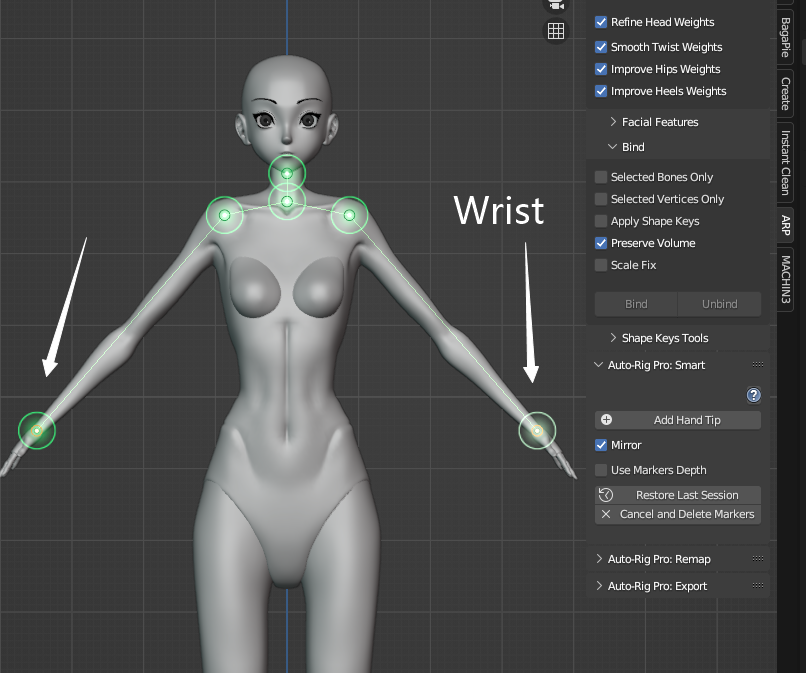

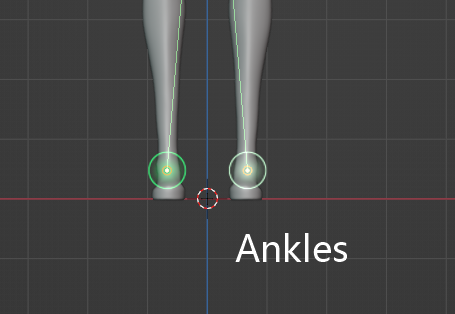

放置標記點

點此展開截圖：放置標記點

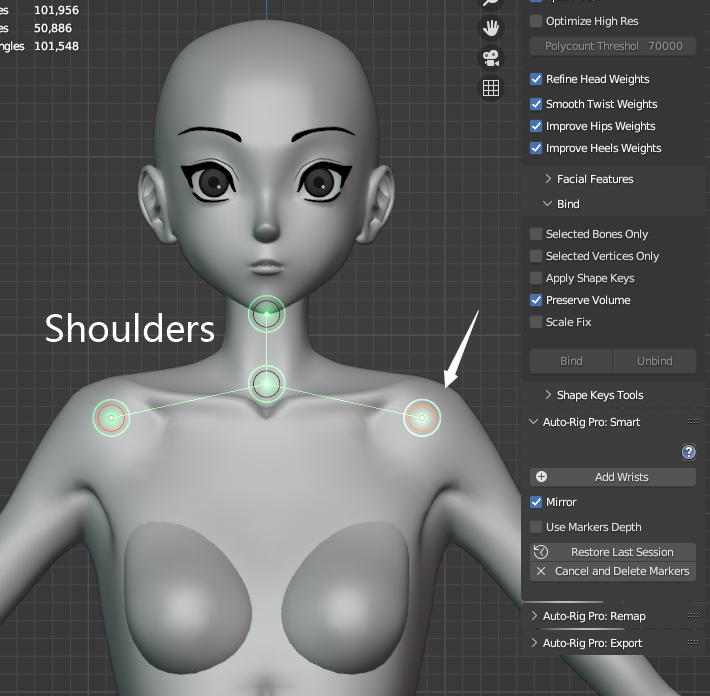

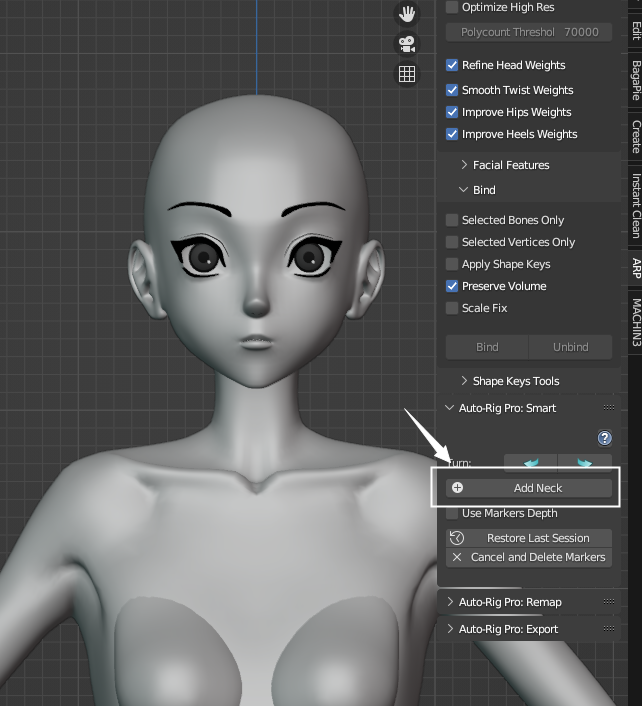

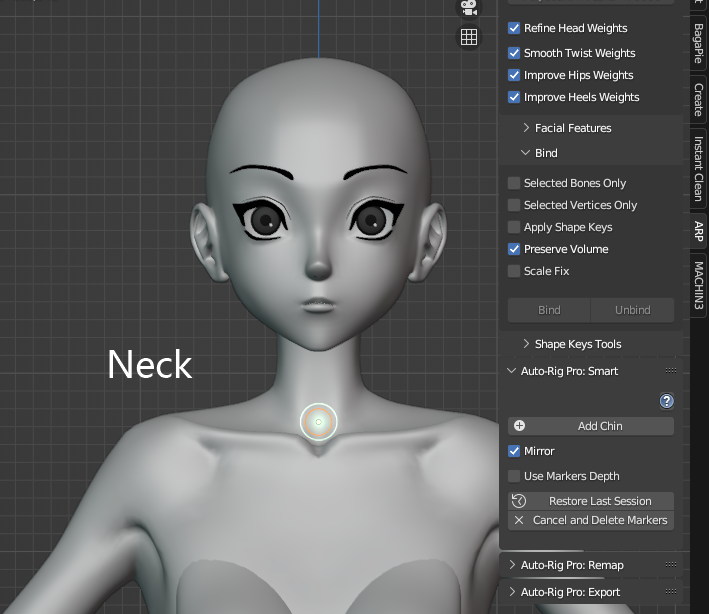

從Neck開始

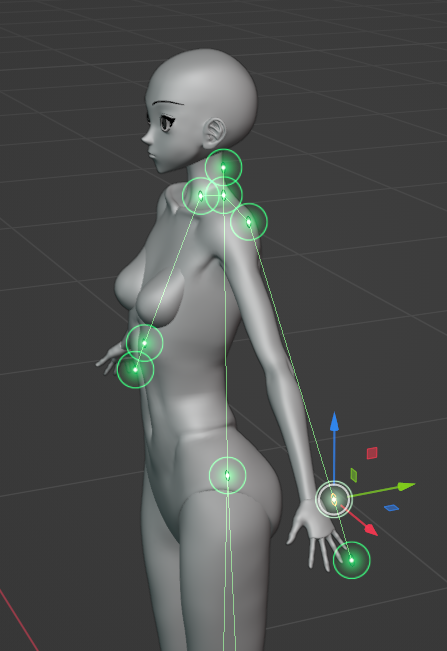

調整記號 → 生成參考骨

點此展開截圖：調整記號 → 生成參考骨

記號擺好可以3D調整

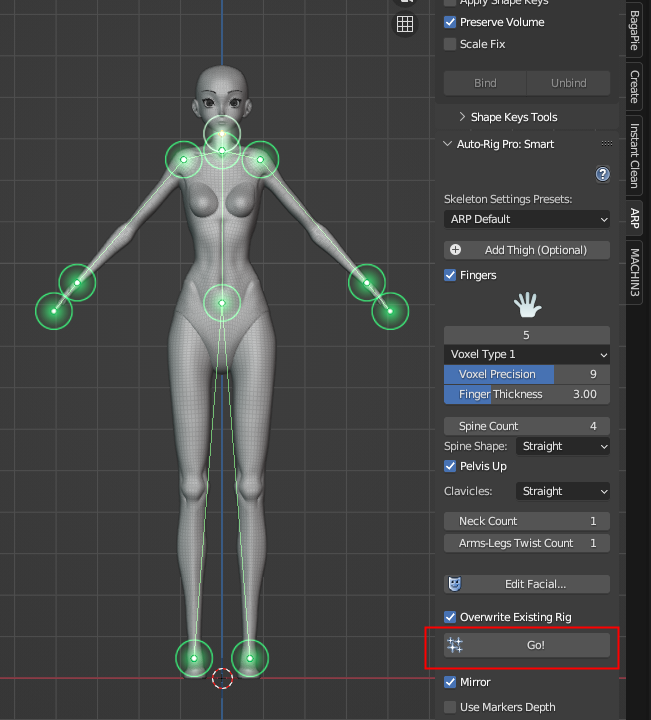

按 Go! 生成參考骨

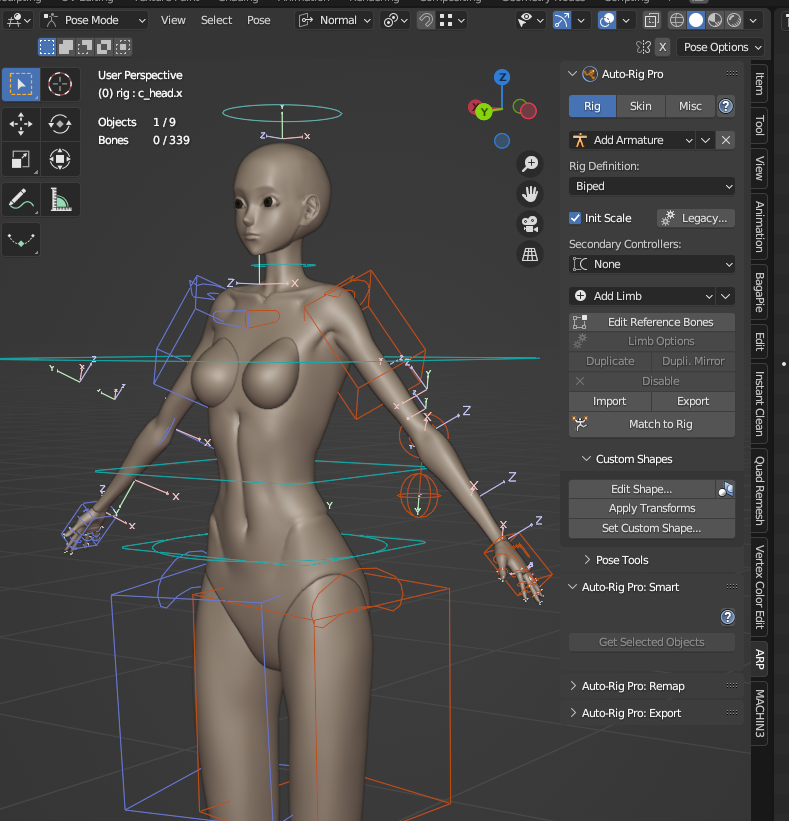

參考骨 ←→ 控制器：切換操作

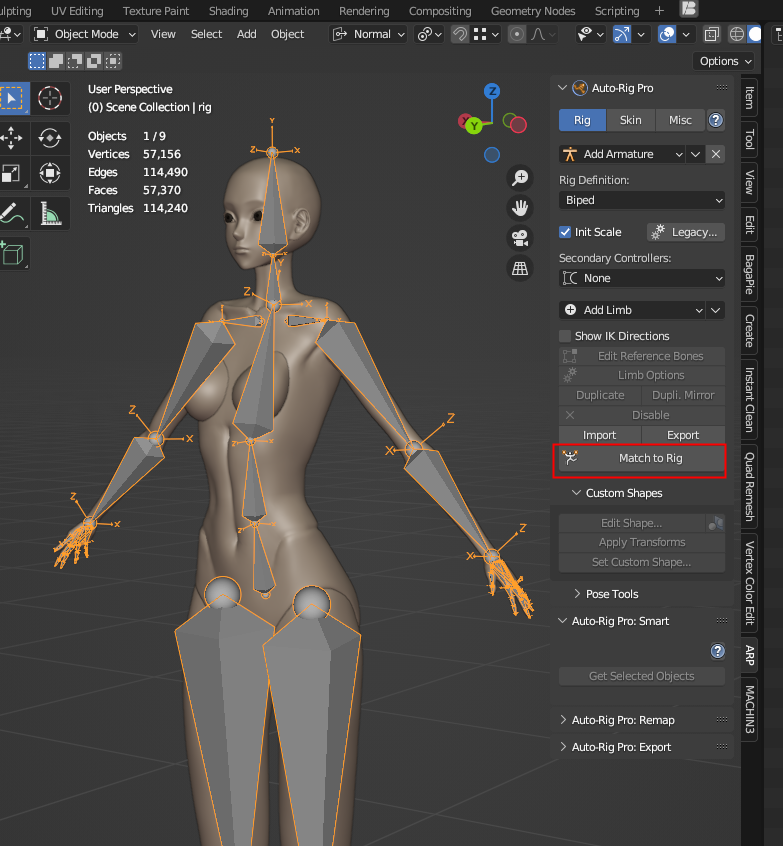

參考骨 → 控制器：Match to Rig

控制器 → 參考骨：Edit Reference Bones

參考骨 ←→ 控制器 –» 來回調整

IK 控制器調整

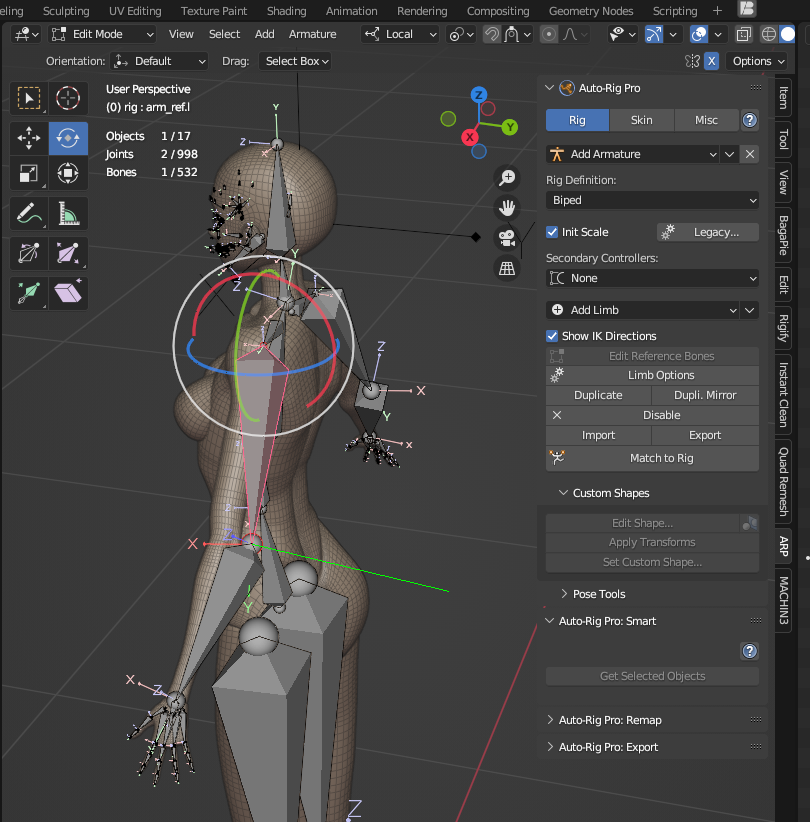

[V] Show IK Directions
勾選後會顯示綠線，可以確認控制器 IK 的位置

---

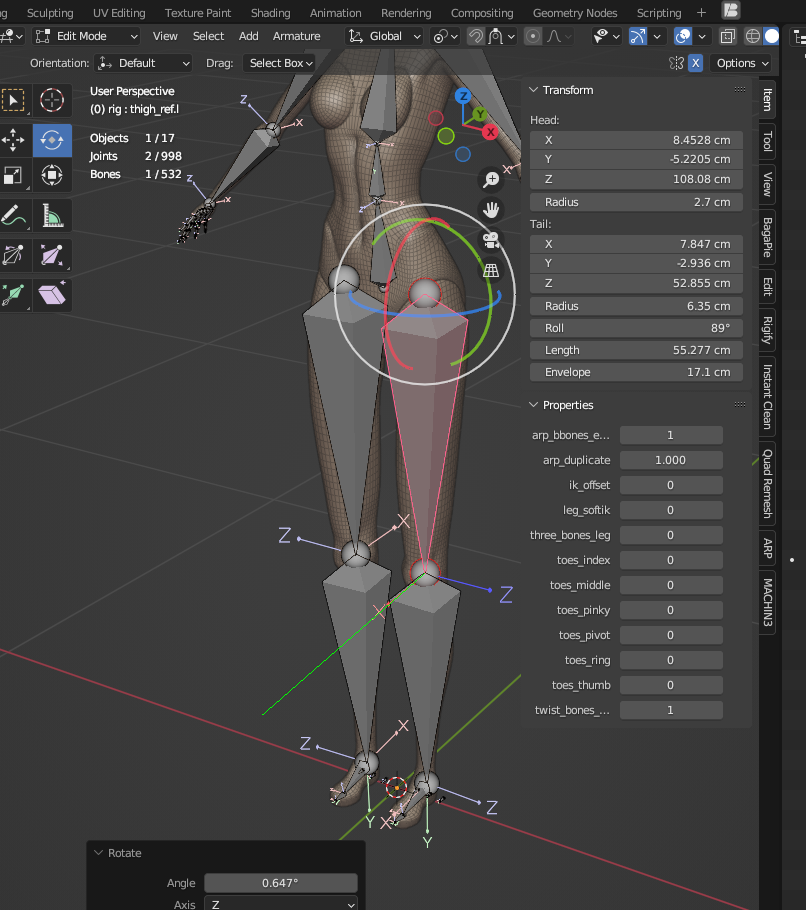

Edit Mode Global 旋轉可調整 IK 控制器方向

Bind 綁定身體

面部

#

面綁官方doc

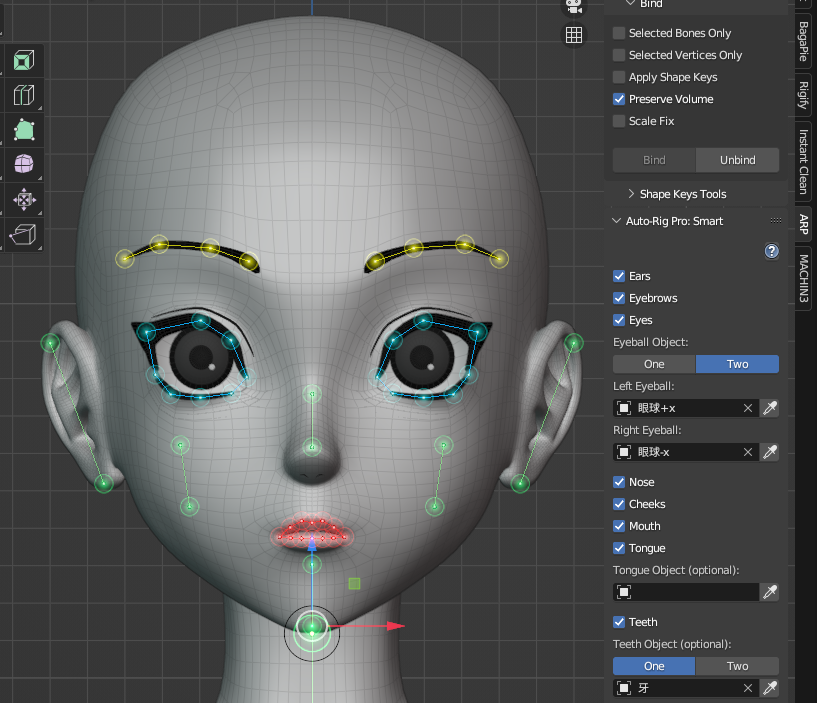

面部記號

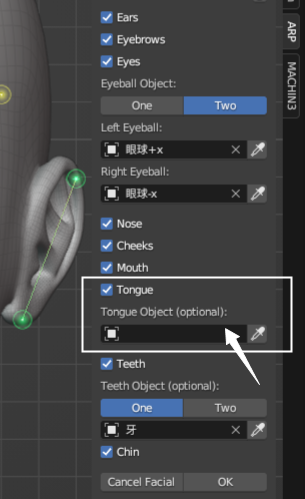

沒抓到物件會報錯

骨位置修正

#

ARP大概會抓不到非球形眼球的位置
所以要手動調整

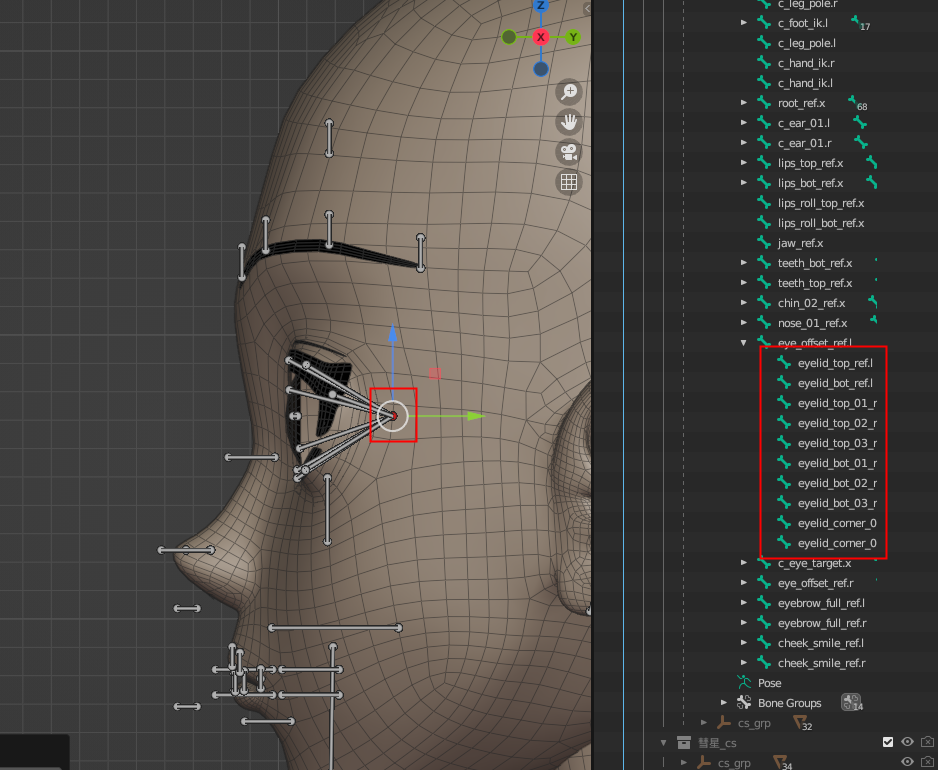

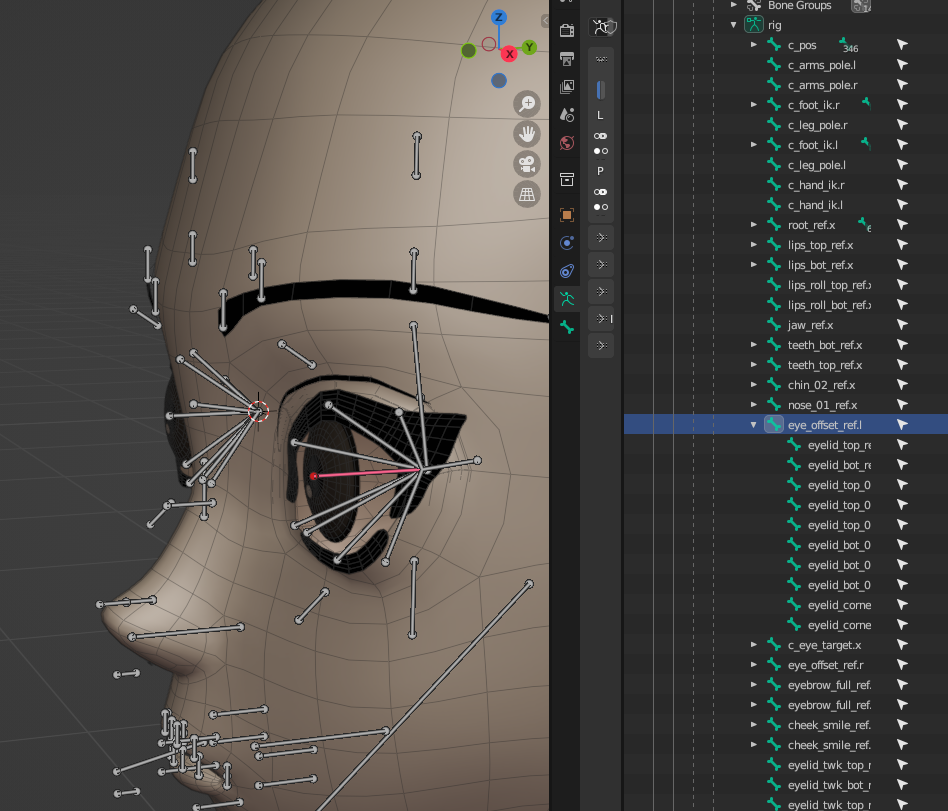

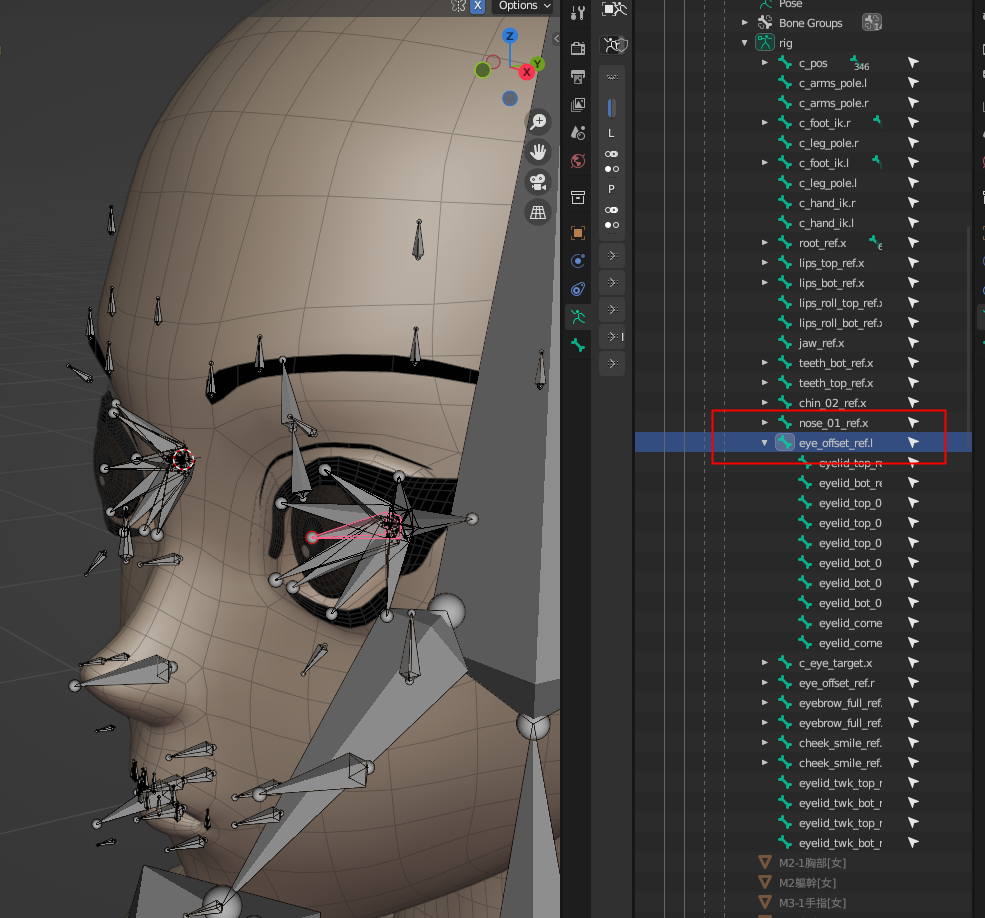

眼骨位置修正

眼主骨是

eye_offset_ref.l

---

子集是 eyelid 系列

追加調整

#

選個別骨，如 head、spine 等，

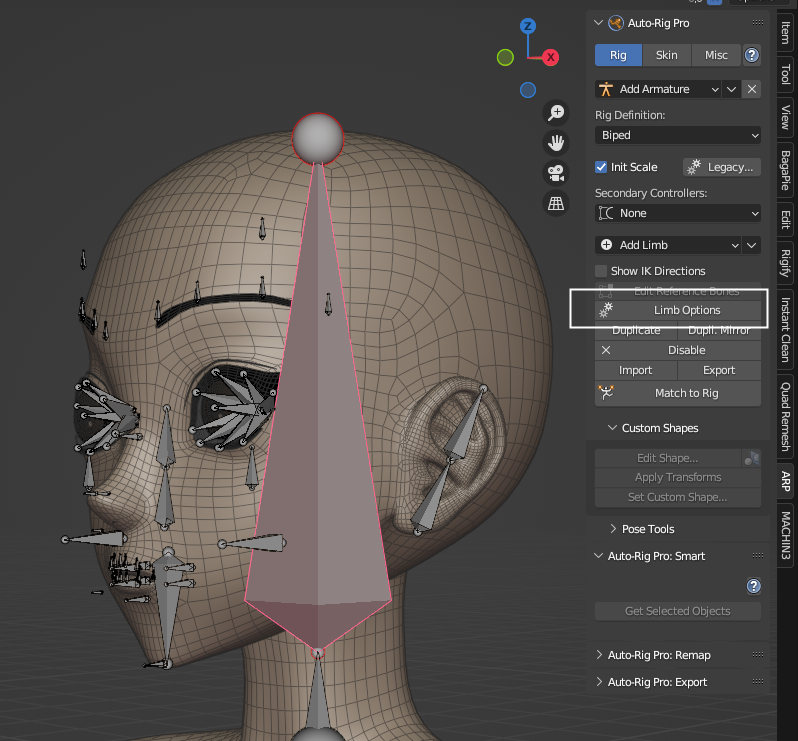

按 Rig 面板上的 Limb Options 進入設定

選頭骨之後，按 Rig 面板上的 Limb Options 進入設定

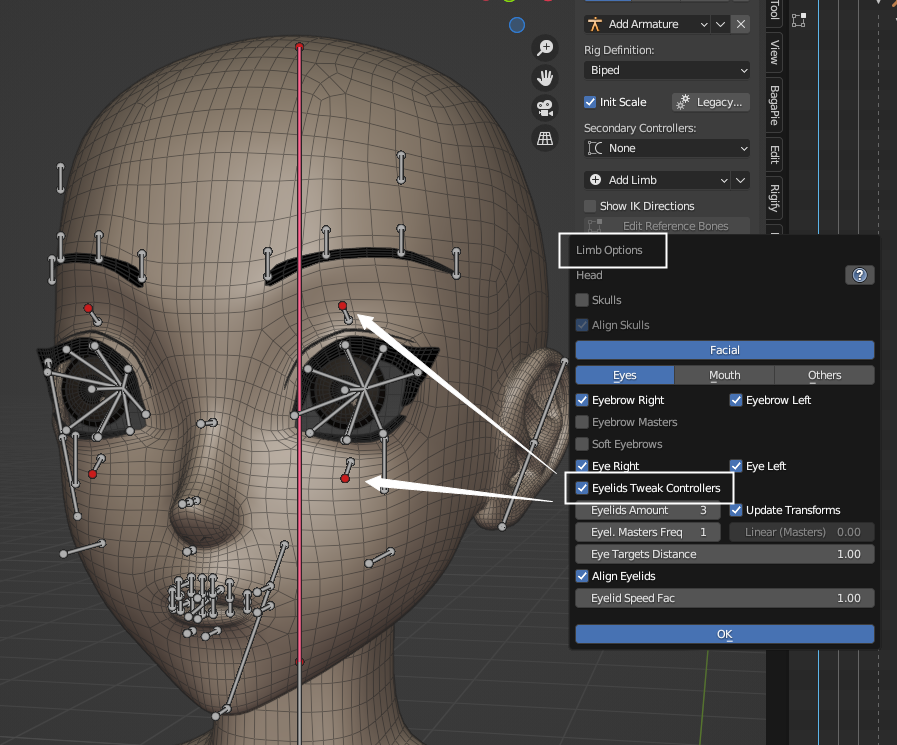

Eyelids Tweak Controllers

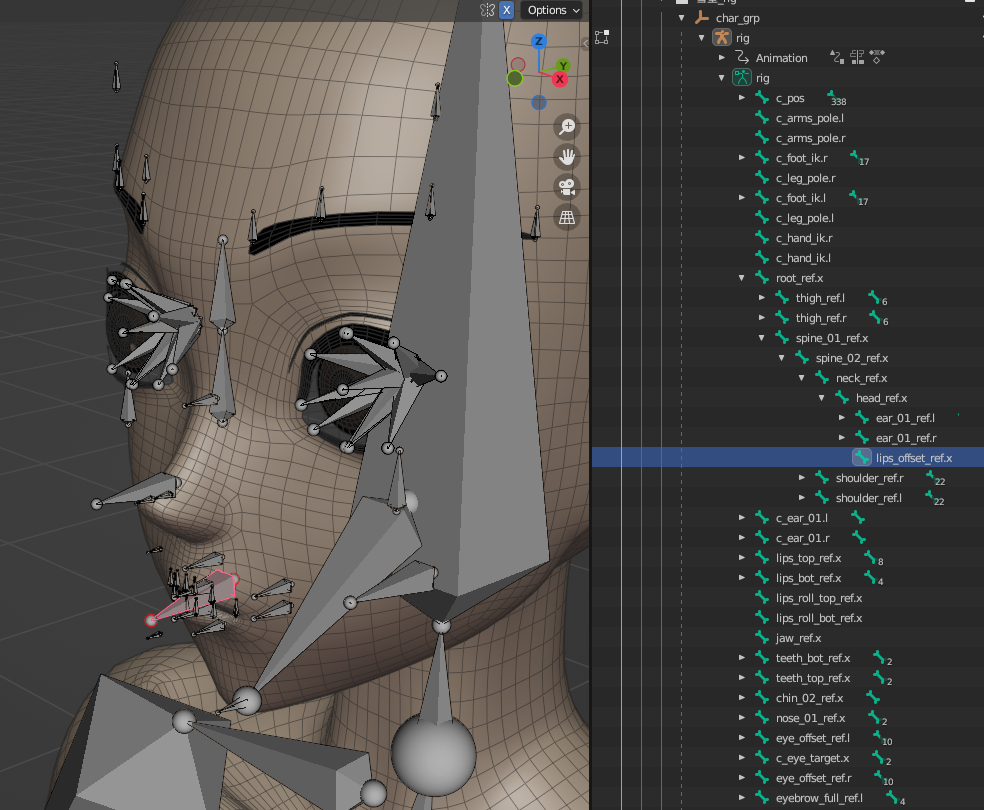

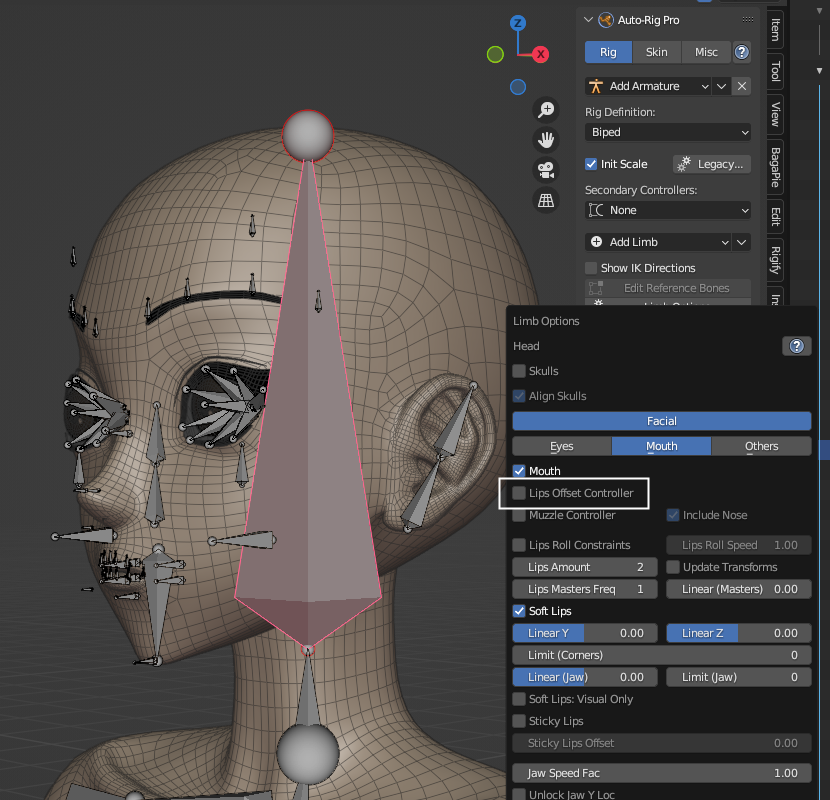

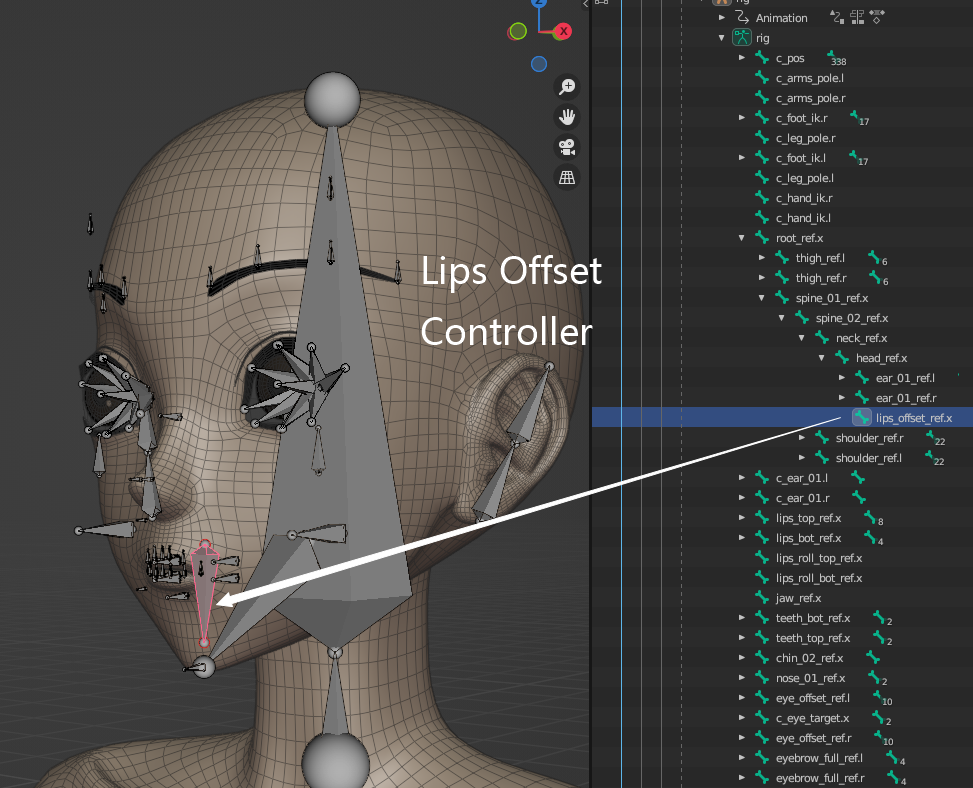

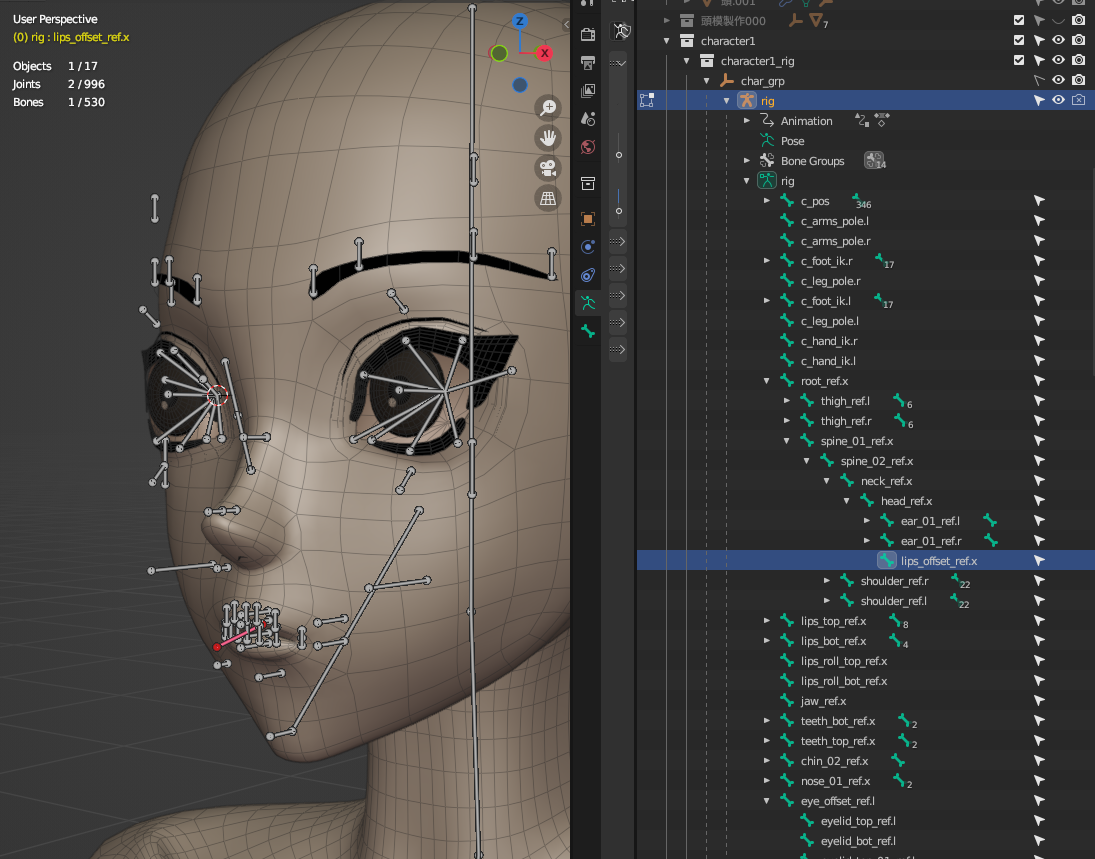

Lips Offset Controller

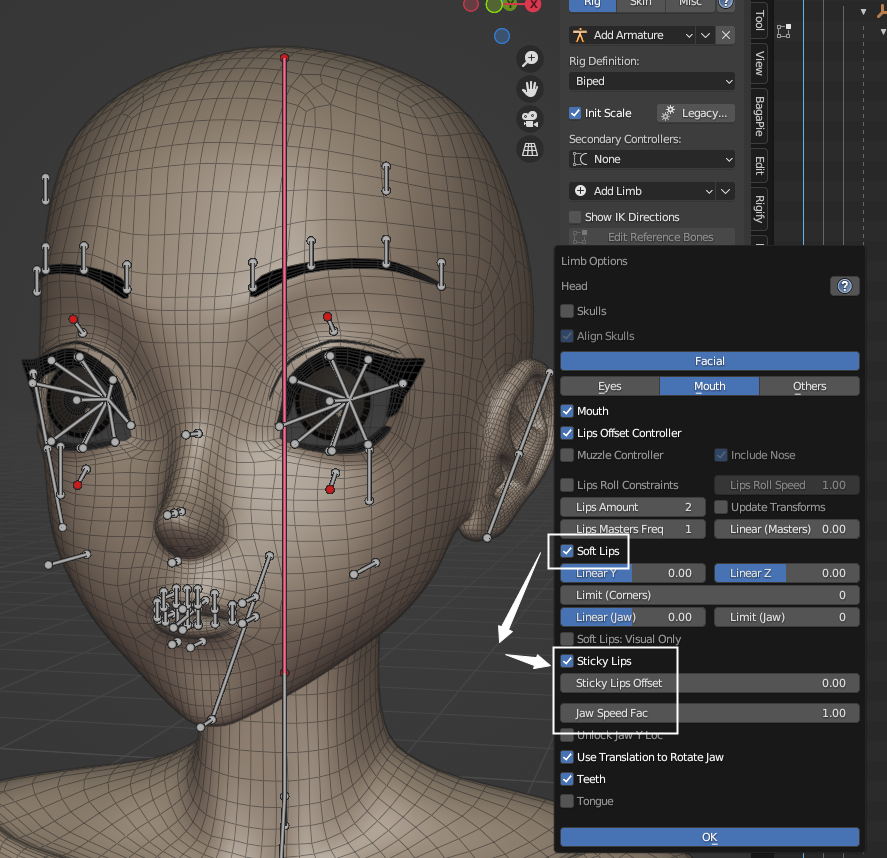

Sticky Lips

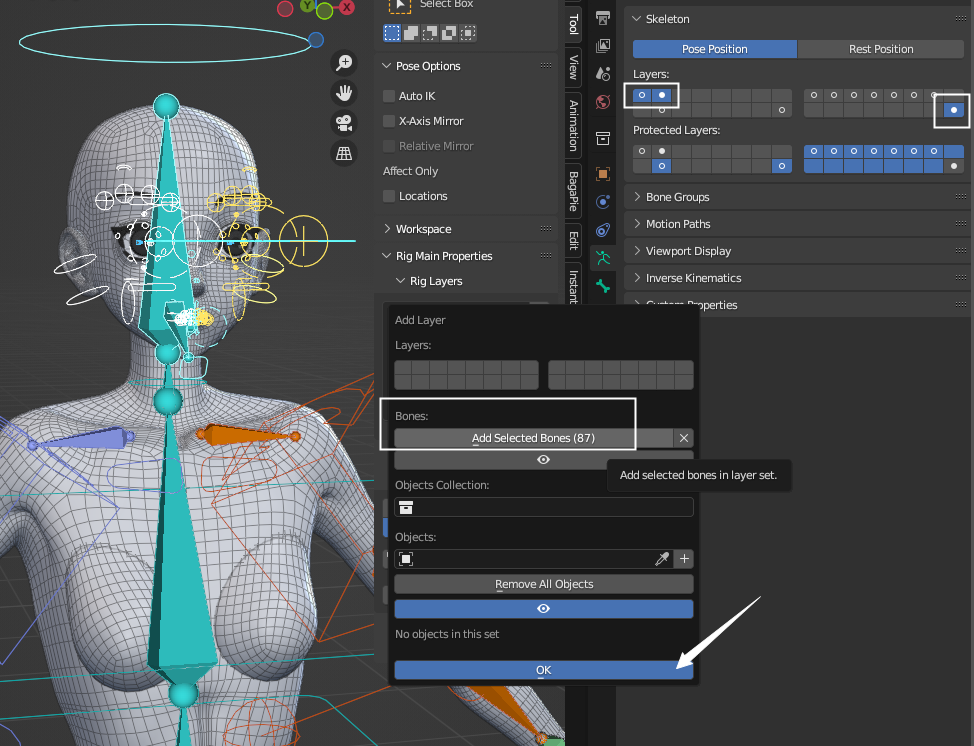

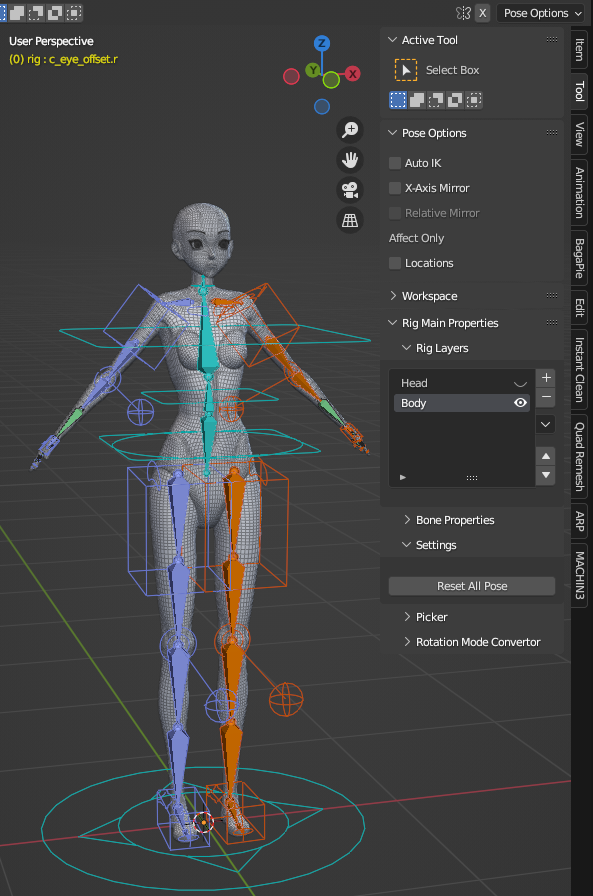

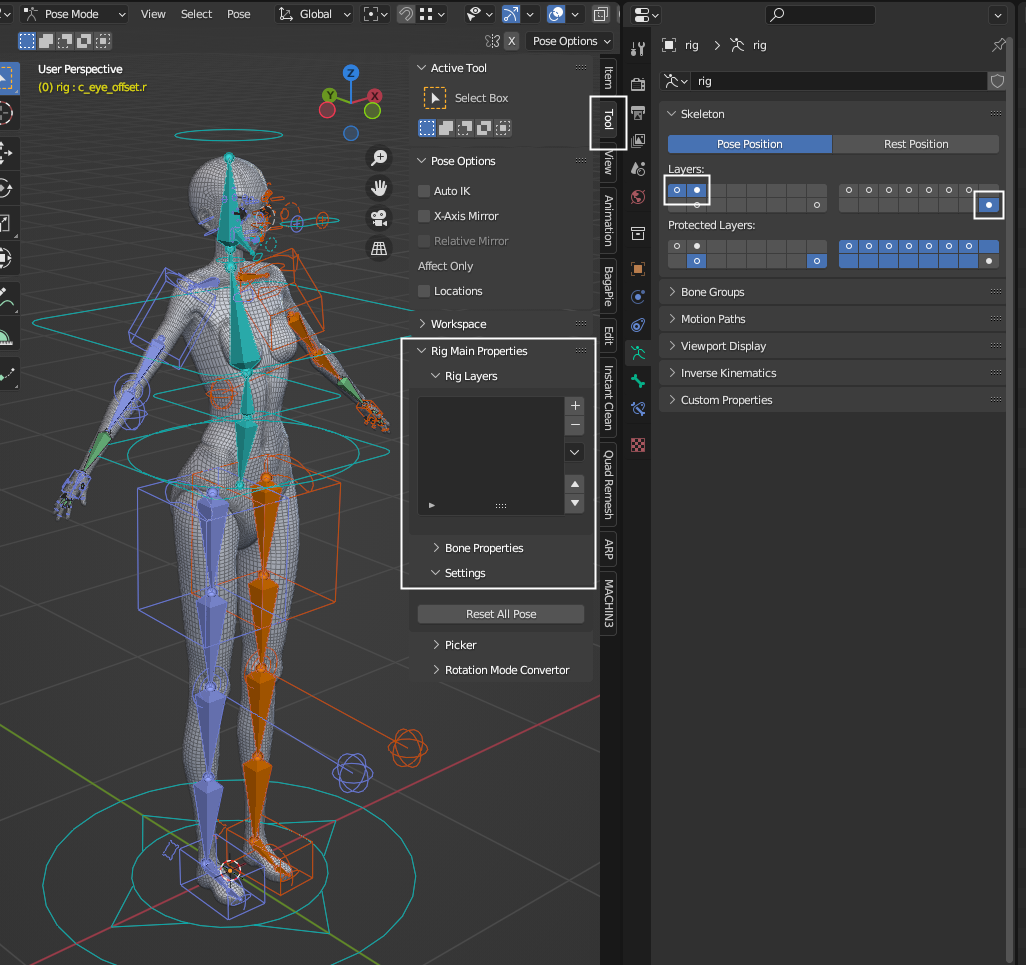

Rig Layers

#

Rig Layers
